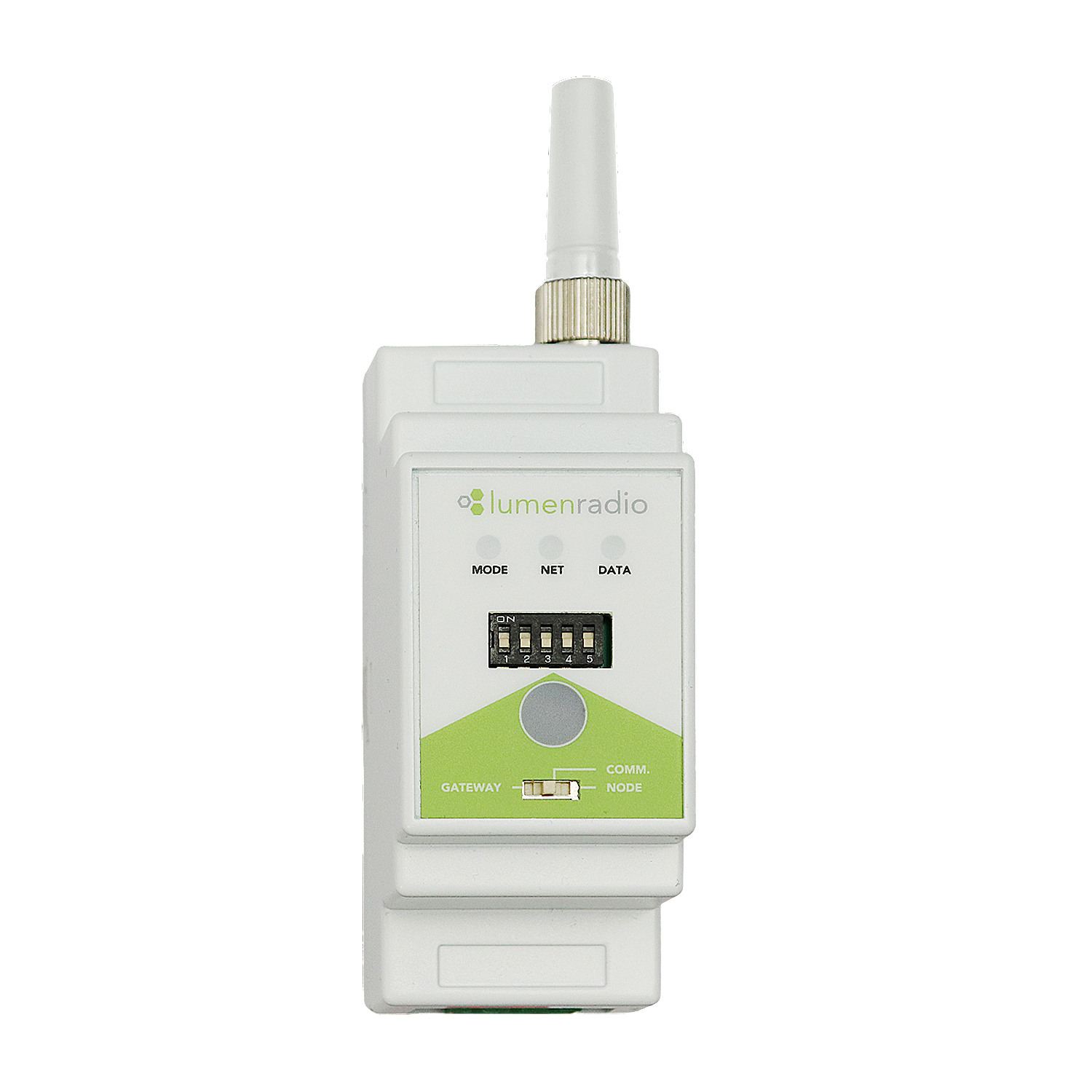

plenti SOLAR Lumenradio W-Modbus RTU kabellose Funkstrecke Adapter Hutschiene WiFi

Modbus RTU über zuverlässiges drahtloses Mesh unabhängig vom hauseigenen Wlan

Der W-Modbus RTU Adapter revolutioniert die Installation von Modbus RTU-Systemen, indem sie die lästige Verlegung von Steuerkabeln überflüssig macht. Dies führt zu erheblichen Zeitersparnissen bei der Installationsplanung, reduziert den Aufwand zur Fehlerbehebung und eliminiert das Verkabelungschaos.

Dank der innovativen Technologie von LumenRadio wird ein drahtloses Modbus-RTU-Netzwerk aufgebaut, ohne die bewährten Protokollstandards zu verlassen. Die Umwandlung von Modbus-Signalen in die fortschrittliche Mira-Technologie ermöglicht die drahtlose Übertragung von Modbus-RTU-Signalen mit minimaler Latenz.

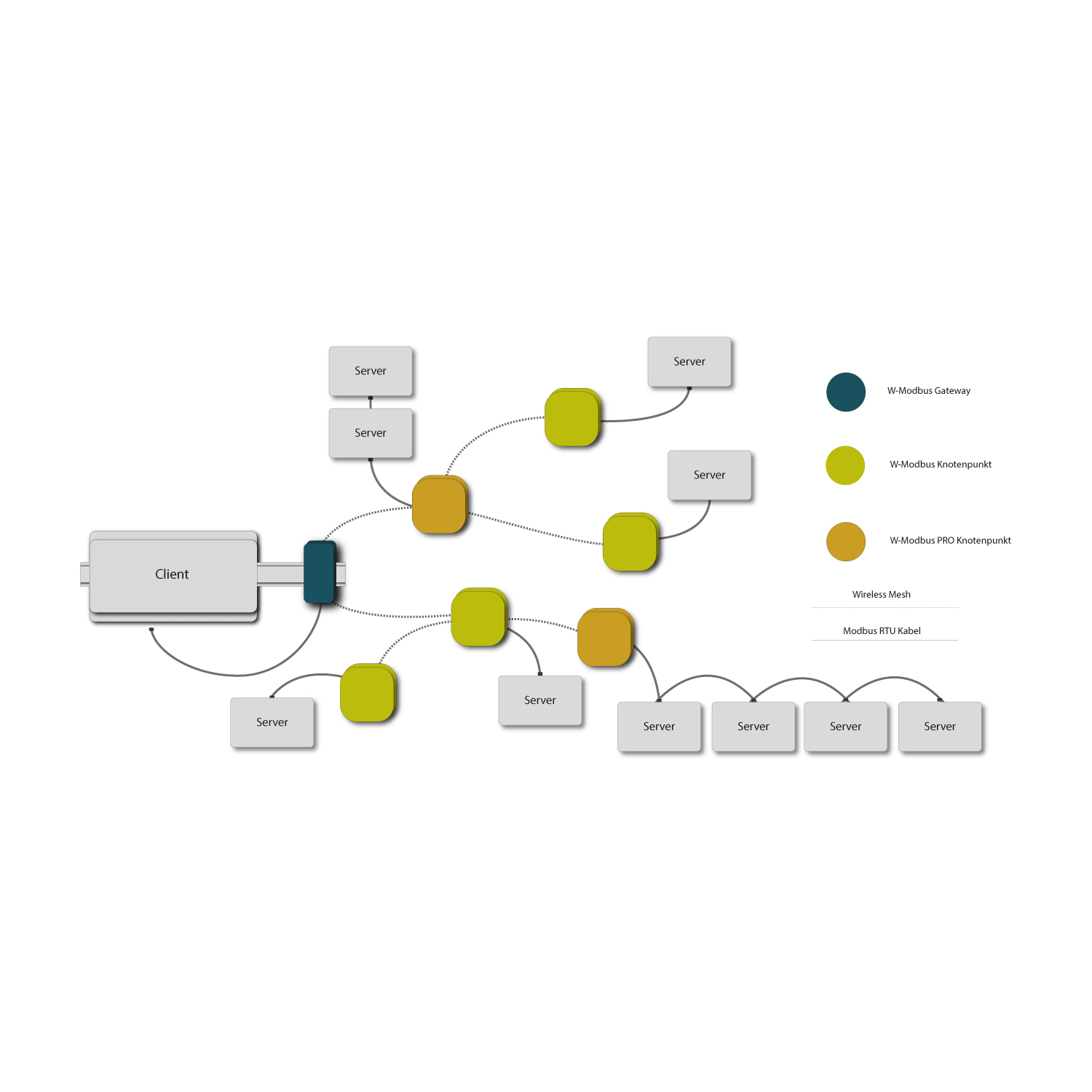

Die W-Modbus-Einheit kann entweder als Gateway konfiguriert werden, das mit Ihrem Modbus-Client verbunden ist, oder als Knoten, der mit dem Modbus-Server kommuniziert. Ein einzelnes W-Modbus-Netzwerk kann bis zu 100 Knoten unterstützen und besteht immer aus mindestens zwei Geräten.

Die aktuelle Firmware unterstützt das von Growatt Wechselrichtern genutzte Modbus RTU Protokoll und bietet die Möglichkeit drei Phasen Stomzähler mit Modbus RTU Anschluss (z.B. SDM630) durch eine Funkstrecke (zwei W-Modbus Geräte erforderlich) zu verbinden. So entfällt der Aufwand eine zusätzliche Leitung vom Wechselrichter zum Hausanschluss verlegen zu müssen um die Stromeinspeisung nach dem realen Verbrauch zu steuern.

W-Modbus nutzt das international lizenzfreie ISM-Band bei 2,4 GHz.

Die Umstellung von Kabelverbindungen auf drahtlose Kommunikation bietet erhebliche Vorteile, ohne dabei die bestehende Infrastruktur zu beeinträchtigen. Selbst ältere kabelgebundene Geräte wie Sensoren können in kabellose Varianten umgewandelt werden, was sowohl bei der Installation als auch im laufenden Betrieb mehr Flexibilität und erhebliche Kosteneinsparungen ermöglicht.

Stromversorgung nicht im Lieferumfang.

SPEZIFIKATIONEN:
Stromversorgung AC: 24 VAC ±15 %
Stromversorgung DC: 12–24 VDC ± 15 %
Max. Stromverbrauch: 2,5 W
Automatisch rücksetzbare Sicherung: Ja
Massivkabel-Nennwert, Stecker: 0,2 – 1,5 mm2
Belastbarkeit von Litzenkabeln, Stecker: 0,2 – 1,5 mm2
Leitergrößen (AWG): 24 – 16
Reichweite – 500 Meter (Sichtlinie) pro Hop im Mesh-Netzwerk (ca. 20–50 m in Innenräumen mit Wänden)
IP-Klasse: 20
Abmessungen (B x H x T): 36,5 x 93,0 x 58,7
Gewicht: 87 g
Einschränkung der Stromquelle: Darf nur mit einem UL-gelisteten LPS-Netzteil mit maximal 15 W betrieben werden
Umgebungstemperatur: -20 bis +55 °C
Umgebungstemperatur bei Lagerung: -30 bis +80 °C
Relative Luftfeuchtigkeit: 10 – 95 % nicht kondensierend
Material: ABS UL94-V0 Farbe: Weiß
Frequenzband: 2,45 GHz, ISM-Band (2400–2483 MHz)
Baudrate: 9.600, 19.200, 38.400, 76.800 Bit/s
Anzahl der Knoten: 100 Knoten in einem drahtlosen Netzwerk. Max. Anzahl der Hops: 8 Hops im Meshing-Netzwerk
